我們在找觸摸屏的過程中，無論是電阻屏還是電容觸摸屏，總希望能找到共模。說不一定觸摸屏生廠商那里有庫存，這樣就可以省下幾千大洋甚至更多的開模費。這里的開模費指的就是“網版菲林”的費用。那“網版菲林”究竟為何物？是怎么做出來的呢？下面就結合我們工廠（東莞市云上電子科技有限公司——觸摸屏生產商）給大家做一個簡單分享，請大家多多指教。

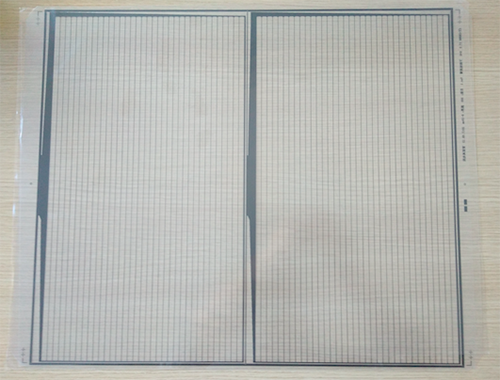

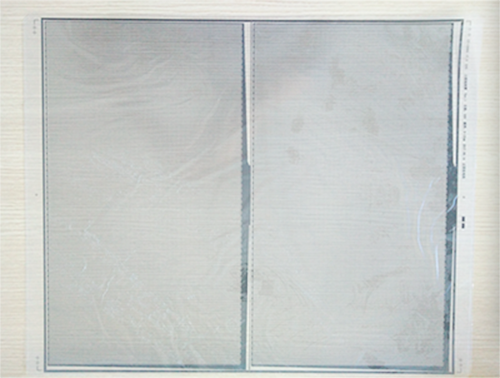

“菲林”，英文名稱film，在觸摸屏領域里，這里的film就是工程根據客人的需求設計出圖紙，然后再畫菲林圖紙，通常是8張，也有可能更多。將菲林圖紙給到菲林供應商，他們就會很快給到我們菲林，如下圖就是我們功能片的菲林實物拍攝，因?yàn)橛斜Ｗo(hù)膜，所以拍照看上去不是那么漂亮：

那我們是如何將菲林上的圖案做成觸摸屏的呢？首先就需要將這個圖案轉移到我們的網版上。拉網版，曬網版這一系列動作都是我們自己完成的，能自己制作網版的觸摸屏廠家并不多，這一點也是我們引以為豪的。

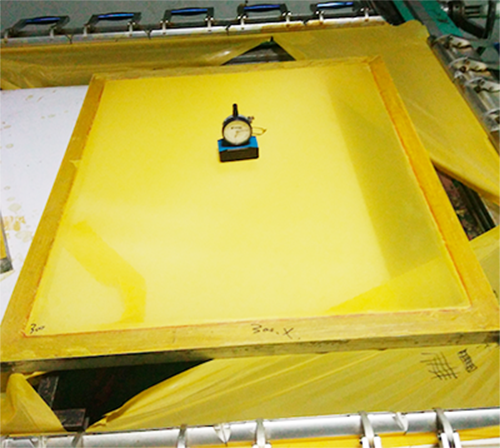

首先修正網框，以22.5度的角度置于拉網機上，網紗的目數決定網紗的張力，選擇什么目數的網紗以及網紗的張力直接關系到絲印的效果。圖上我們能看到拉好的網版，在網版上有一個張力計。網版師傅就是用這個測定網紗的張力。通常網紗的張力至少保證在22N以上。拉網完成之后，我們需要上封邊膠將網紗與網框粘合，貼銀色膠帶，以防止清洗時開油水、洗網水滲到網框與網紗交界處發生腐蝕。

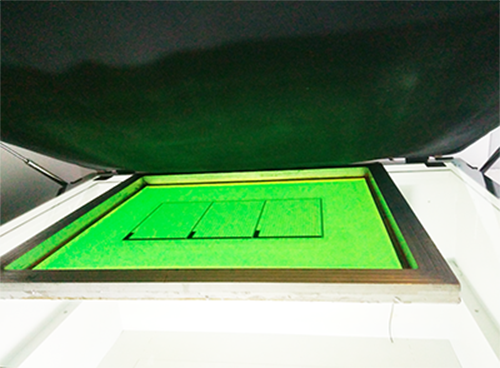

接下來需要靜置24小時，清洗烘干、上感光膠（emulsion）烘干，靜置15分鐘就可以曝光了。通常上感光膠的時間和曝光的時間是成反比的。通過光，film

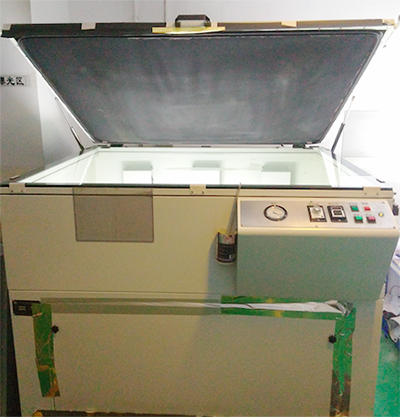

上的設計圖案就轉移到了網版上。接下來就是沖洗顯影，烘烤，檢查。一切妥當之后就可以安排絲印這一工序了，后面有機會再和大家分享。下圖是曝機。

以上就是“網版菲林”的簡單介紹，入行不久，難免有錯誤或者疏漏的地方，請

多多指教。
